Esfuerzo Cortante y Momento Flector en Vigas ST-3112

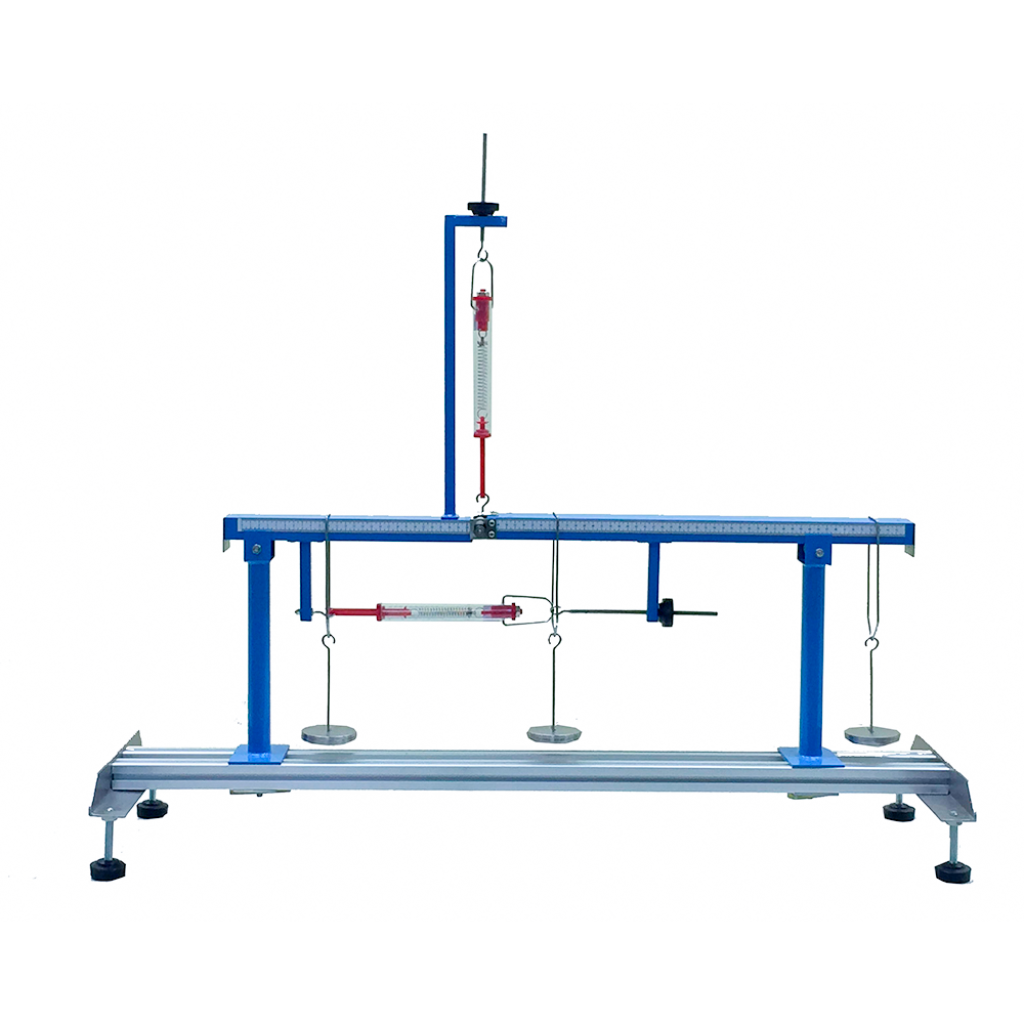

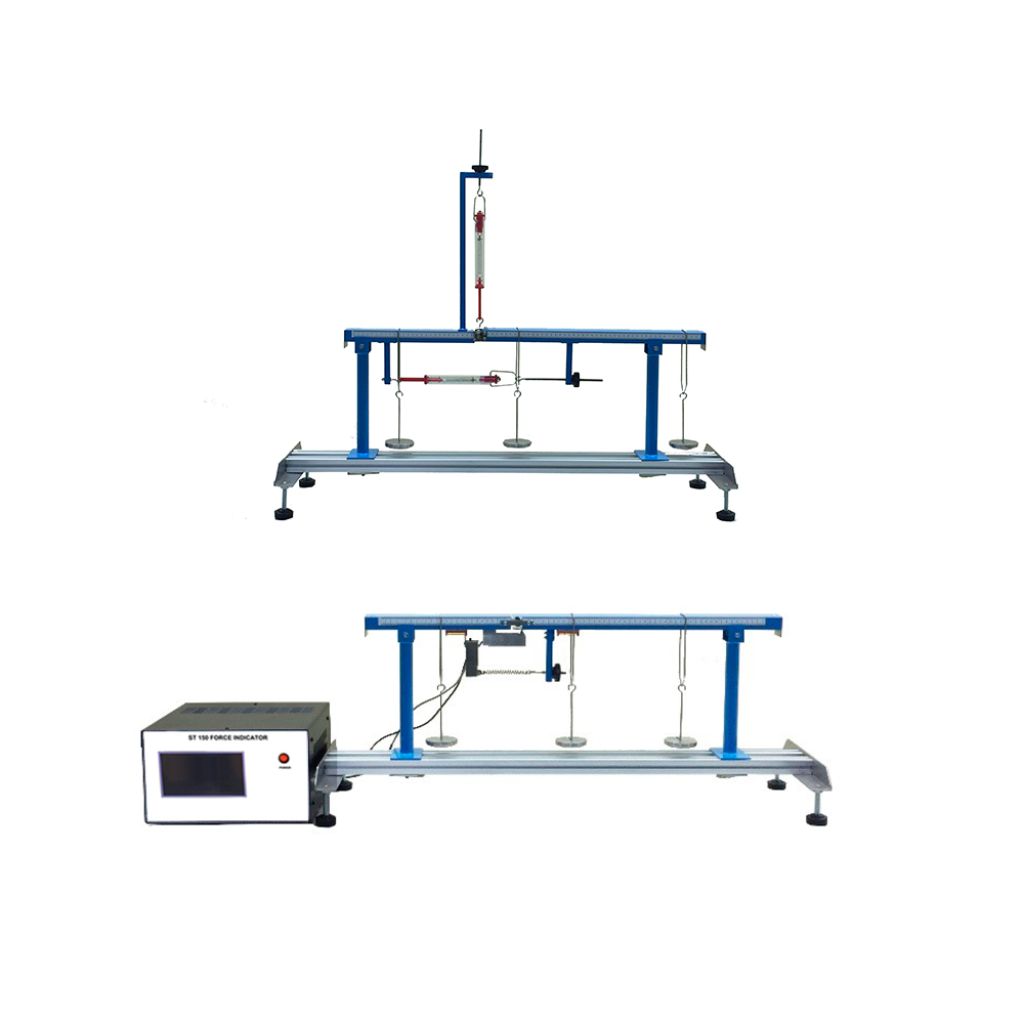

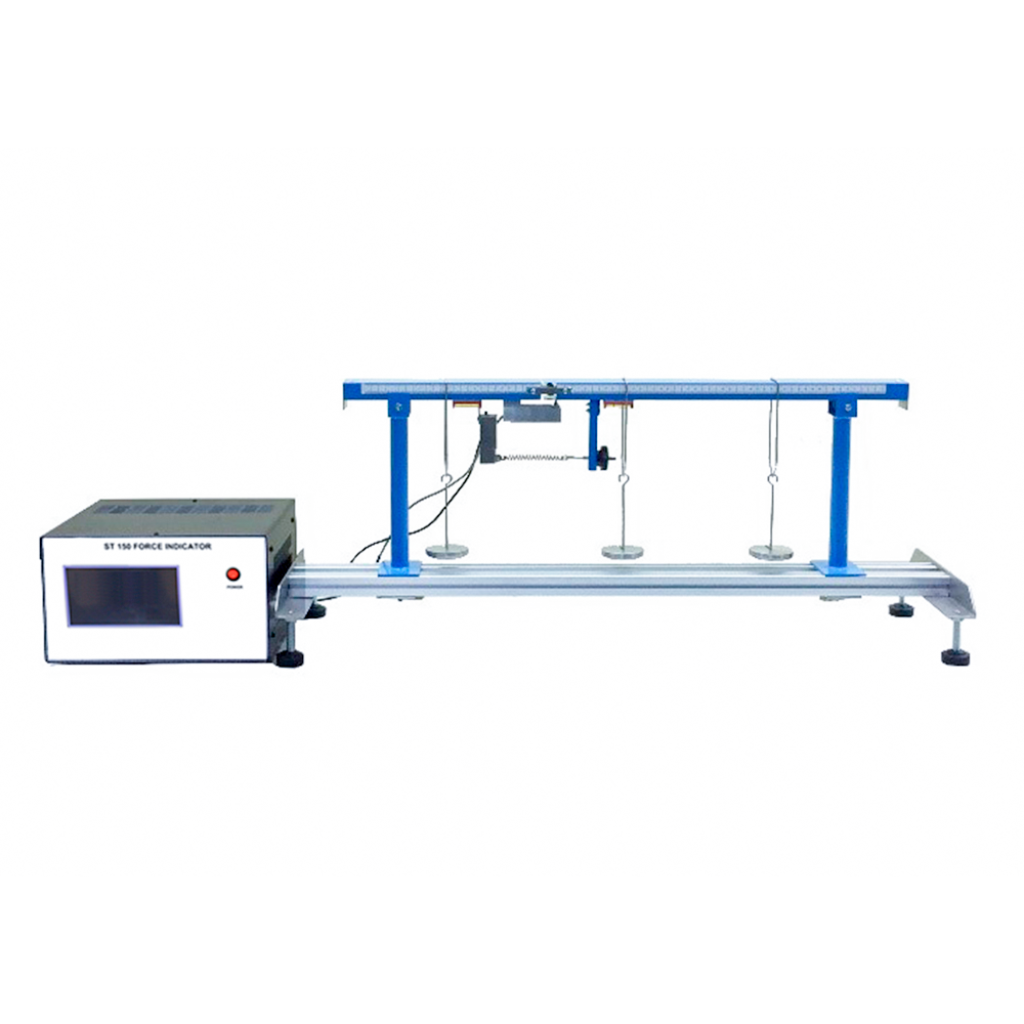

El equipo se utiliza para medir la fuerza cortante y el momento flector en vigas, lo que permite comparar los valores obtenidos con los teóricos. Este dispositivo consta de dos partes: una viga con rodamientos de bolas que se desplaza sobre la otra parte. Incluye una balanza de resorte para medir la fuerza cortante y otra para medir el momento de flexión. La viga se apoya en dos soportes redondos, y los colgadores de carga y pesas se pueden deslizar a lo largo de ella. El equipo se utiliza en conjunto con el marco de base universal ST305 o el marco estructural universal ST300 (se venden por separado). El manual de instrucciones se incluye para facilitar su uso.
El equipo ST-3112 mide fuerza cortante y momento flector en vigas. Incluye dos balanzas de resorte y se utiliza con marcos ST305 o ST300 (se venden por separado). Ideal para comparar valores experimentales y teóricos.
EXPERIMENTOS
- Demostración visual de la fuerza cortante y el momento flector en una sección de corte de una viga.
- Variación del momento flector para diferentes cargas, posiciones y disposiciones de carga.
- Comparación de resultados experimentales con valores teóricos y diagramas de momento flector.
ESPECIFICACIONES TÉCNICAS
- Longitud de la viga: 700 mm.
- Soportes redondos ST111: 2.
- Balanzas de resorte: 2.
- Perchas de carga: 3.
- Pesos: 1 lote.
- Dimensiones de envío (sin ensamblar): 78x126x95 cm.
- Peso neto: Aprox. 70 kg.
