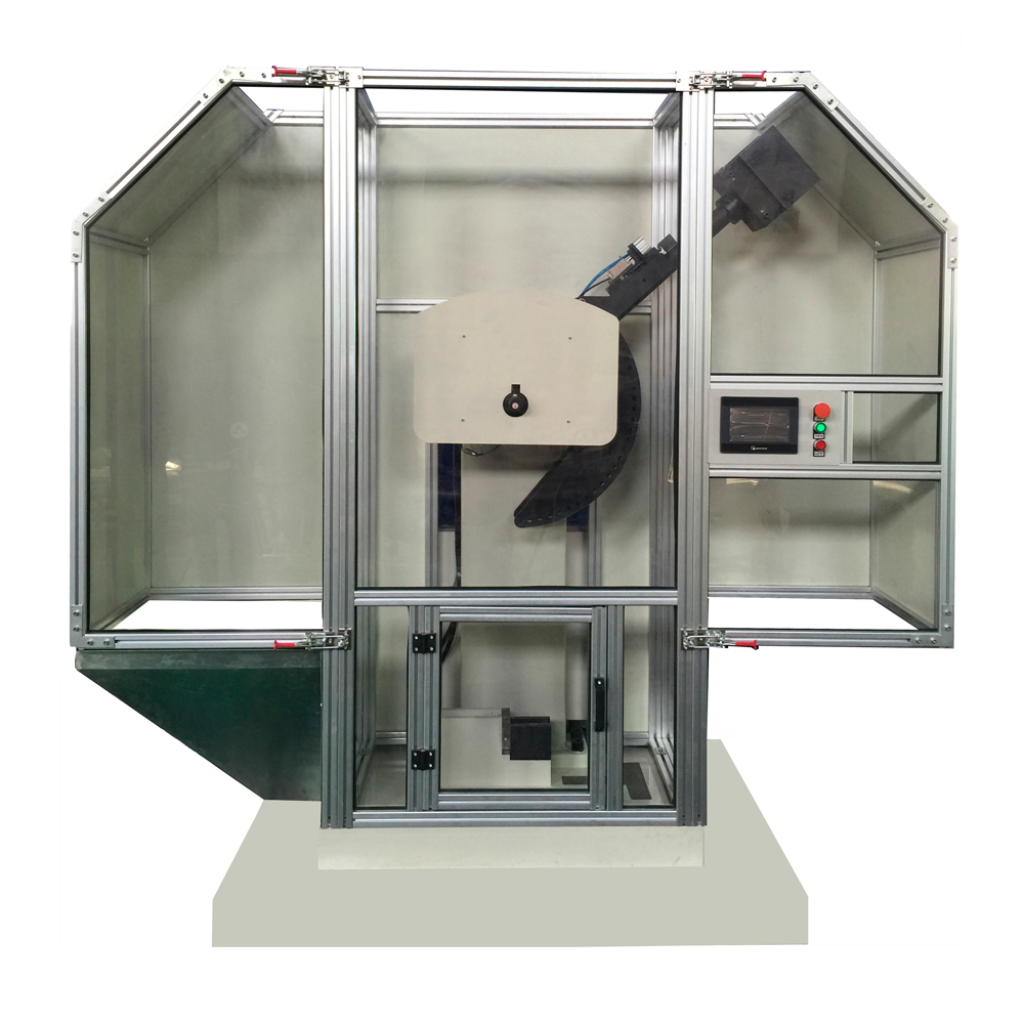

Péndulo Charpy/Izod Instrumentado JWT-406

El Péndulo Charpy/Izod Instrumentado JWT-406 es un equipo avanzado para evaluar la tenacidad de materiales. Combina pruebas Charpy e Izod en un solo dispositivo, registrando con precisión la energía absorbida durante la fractura de una muestra. Ideal para la industria de la ingeniería y el control de calidad.

CARACTERÍSTICAS

• El marco de carga adopta un diseño integral y un proceso de tundición con características de peso ligero, alta rigidez y sin deformación. La abrazadera del péndulo adopta una estructura de viga única y el eje de sopolle puede obtener una tuerza uniforme que limita la deformación en el momento del impacto El robusto brazo pendular también puede reducir la deformación del impacto. El yunque y la base tienen una estructura integral diseñada estrictamente de acuerdo con el estándar ASTM E23 para reducir la fricción entre la muestra y el yunque y garantizar resultados precisos.
• Sistema de elevación del péndula:
  El sistema de elevación del péndulo en la máquina de prueba de impacto pendular consta de motor, reductor y embrague de tricción de disco con características de funcionamiento con menor ruido, funcionamiento estable, embrague rápido y freno confiable. Los motores convencionales con tecnología madura tienen buena confiabilidad. El reductor adopta una estructura de engranaje de rueda helicoidal can un funcionamiento suave y un buen par de salida. El embrague de fricción actúa rápidamente con buena confiabilidad y menor ruido.
• Dispositivo de bloqueo y liberación del péndulo:
  El dispositivo de liberación y bloqueo del péndulo en el sistema de prueba de impacto del péndulo incluye principalmente un cilindro de liberación neumático, un tablero de dibujo del péndulo, un resorte de reinicio, un deflector de bloqueo y pasadores de bloqueo, etc. En el procedimiento de trabajo, el tablero de dibujo del péndulo se extiende debido al resorte de reinicia, que se detendrá y fijará el péndulo en la posición de liberación. Cuando se va a soltar el péndulo, el cilindro de liberación tomará aire y hará retroceder la tabla de dibujo del péndulo. Entonces la mesa de dibuja del péndulo y el péndulo se separarán y el péndulo quedará así liberado. Cuando el péndulo debe colocarse en la posición de liberación, el tablero de dibujo del péndulo se colocará en la posición de reinicio para detener y fijar el péndulo. No liberará el péndulo en caso de problema eléctrico o mal funcionamiento del software, Io que garantiza la seguridad de la operación.
• En comparación con los probadores de impacto tradicionales, JB-4501/7501 adopta un embrague con estructura de disco de fricción en lugar de un embrague de mandíbula No se oye el sonido de la mordaza de colisión cuando las mordazas se combinan como en los probadores de impacto tradicionales. El mecanismo de liberación del péndulo adopta una estructura de cilindro neumático casi sin ruido durante el trabajo.
• Todas las acciones de prueba son controladas por el PLC, una especie de pantalla digital con una variedad de métodos de control, como el controlador de pantalla táctil LCD y la computadora. El control superior e interior se puede lograr mediante una operación de
  software simple pero potente.
• La adquisición del ángulo de torsión adopta un codificador fotoeléctrico de alto pulso con una resolución mínima de hasta 0,003 veces la escala completa, para garantizar la precisión de la energía del impacto.
• El escudo de seguridad completamente cerrado puede prevenir eficazmente la salpicadura de la muestra rota para garantizar la seguridad de la operación y puede mantener al operador alejado del interior de la máquina de prueba. El sistema de prueba de impacto del péndulo también está equipado con un interruptor de límite de puerta con bloqueo El marco del escudo de seguridad está hecho de aleación de aluminio con vidrio templado transparente para una fácil observación.
• Se pueden equipar diferentes delanteros de acuerdo con los diferentes requisitos de prueba. El péndulo puede coincidir con varios percutores, incluido el percutor RB según ASTM, el percutor R2 0 RB con sensor de fuerza (para configuración de impacto instrumentado) y el percutor Izod según ASTM E23-07a Un péndulo puede combinar simultáneamente una variedad de percutores para cumplir con diferentes métodos de prueba, lo que puede evitar el reemplazo frecuente del péndulo.
• El probador de impacto JB-4501/7501 puede equiparse con diferentes yunques para diferentes métodos de prueba, como impacto Charov (estándar). impacto Izod e impacto de tracción.
